[정보] IP 공유기 설정법 5 (IP Time Q104)
안녕하세요. 관리자입니다.
- [자이뷰] 프로그램의 인터넷 보기 속도가 느리거나 자주 끊김이 발생되는 분 4채널을 사용하고 있는데 인터넷보기에서는 2채널만 보이는 분들을 위해서 인터넷 직접연결법 (A Type) 을 설명하고자 합니다.
- 위와 같은 문제의 원인은 IP 공유기를 사용하고 있어서 간접연결(B Type, 화면 왼쪽 아래부부에 DVR 이름이 녹색으로 나타나며 최대 2채널까지만 인터넷 보기가 됩니다) 되었을 경우 생기는 문제입니다.
- 이제부터 간접연결에서 직접연결로 전환하는 방법을 설명 드리겠습니다. 이미 인터넷이 직접연결된 분 (A Type, DVR 이름이 파란색) 은 참고만 하시기 바랍니다.
1단계 : 내 PC의 IP 주소 고정
- 내 PC의 IP 번호를 지정하기 위해서는 반드시 다음 세가지 사항을 미리 알아두어야 합니다.
1) 4자리 IP 번호
2) 게이트웨이(Gateway) 주소 (숫자 네자리)
3) DNS 주소 (숫자 네자리)
위의 정보들은 현재 공유기가 설치되어 있지 않은 상태라는 [명령프롬프트] 프로그램에서 ’ipconfig /all’을 입력하면 나타나며, 현재 IP 공유기 사용환경이라면 IP 공유기 설정화면에 현재 상태 보는 화면에 나타납니다.
- Windows 의 네트워크 설정 변경
지정된 IP로 특정포트 (81번)의
입력을 향하게 하려면 먼저 자동으로 IP 주소 받기(DHCP, PC 켤때마다
IP 번호를 부여 받음) 기능을 사용하지 않아야 합니다. 즉, 특정
IP 주소를 지정해야 합니다.
제어판-네트워크 연결에 들어가면 ”로컬영역연결” 이라고 현재 인터넷이 연결된 항목이 나타납니다. 그 항목에 오른쪽 버튼을 눌러 [속성]에 들어간다음 TCP/IP의 설정에 다음과 같이 변경해 주시기 바랍니다.
내 PC의 IP 주소는 192.168.1.110 입니다.
[IP 주소]
공유기 설정에서 DMZ 로 지정한 IP 번호를 입력해야
합니다. (위의 예에서는 192.168.1.110 입니다만, Q104 공유기는 192.168.0.1
로 지정이 가능합니다.)
[서브넷 마스크]
대부분의 IP 주소가 class C 이기 때문에 255.255.255.0
으로 입력하면 됩니다.
[기본게이트웨이]
IP 공유기를 호출할때 사용한 IP 번호를 입력하십시오.
이 정보는 인터넷 서비스 회선에 따라서 다르며 위에서 설명한대로
미리 알아두어야 합니다.
[기본설정DNS서버/보조DNS]
사용하고 계신 인터넷서비스 (KT,하나로등) 에 따라 공유기 설명서에
있는 DNS 번호를 입력하면 됩니다. DNS 번호를 모르면 ’인터넷이
연결된 상태’에서 도스창(시작->모든프로그램->보조프로그램->명령프롬프트)를
실행하여 inconfig /all 한다음 거기 표시되어 있는 DNS 정보를 입력하면
됩니다.
모두 설정되었으면 [확인] 버튼을 누른후 인터넷이 정상적으로 연결되어 있는지 인터넷탐색기를 열어서 확인해 보십시오.
2단계 : 공유기 설정 (포트 포워딩)
- 인터넷 직접연결을 위해서는 IP 공유기의 설정(포트 포워딩, Port Forwarding)을 몇가지 바꿔주어야 합니다. 설정을 바꾸는 이유는 [자이뷰] 프로그램에서 사용하는 포트 81 을 DVR 이 장착된 PC로 향하게 해줘야 하기 때문입니다. IP 공유기는 여러회사에서 나오지만 대부분의 기능들이 유사합니다. 이제 부터의 설명은 ipTIME Q104공유기 및 Windows XP SP2 를 기준입니다.
- ipTIME Q104공유기를 기준으로 공유기 메뉴를 호출하려면 인터넷 주소창에 192.168.0.1 를 입력하고 Enter 치면됩니다. 다른 공유기를 사용중이면 해당 사용설명서를 참조하시기 바랍니다.
- [자이뷰] 프로그램이 사용하는 포트 (81번)을 DVR 이 설치된 PC 로 전달해주는 기능인 [포트포워딩]을 아래와 같이 설정해줍니다. 내 PC 의 IP 주소가 192.168.0.1 이고 원하는 포트가 81번입니다.
설정 한 후 반드시 [저장] 하고 공유기 및 PC 의 전원을 껐다가 다시 켜주시기 바랍니다.
ipTIME Q104 공유기에 지정ip번호로 접속한 메인 화면입니다.
ipTIME Q104 공유기의 인터넷 연결정보 화면입니다.
ipTIME Q104 공유기의 포트포워딩을 위한 메뉴화면입니다.
NAT 설정 을 선택하시고 포트포워드 설정 탭을 선택하여 주십시오.
ipTIME Q104 공유기의 포트포워딩 설정 화면 입니다.

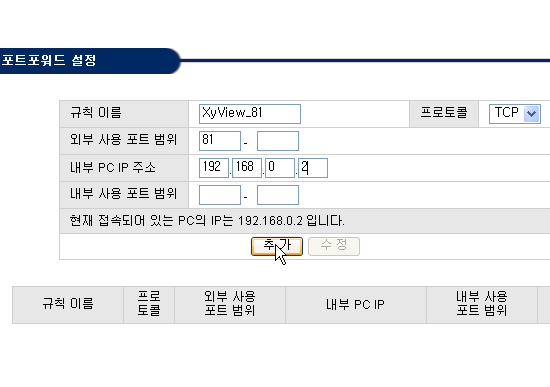

ipTIME Q104 공유기의 포트포워딩 설정 예시 화면입니다.
- 규칙이름은 사용자가 알기 쉽게 만드시기 바랍니다.
- 내부
PC IP 주소는 [현재 접속되어 있는 PC의 IP는...] 를 참고하여 주시기바랍니다.
- 정상적으로 입력을 하셨다면 [추가] 버튼을 눌러 주십시오.
ipTIME Q104 공유기의 포트포워딩 설정 예시 화면입니다.
- 81 포트가 정상적으로 추가 된 화면입니다.
ipTIME Q104 공유기의 포트포워딩 설정 예시 화면입니다.
- 82 포트가 정상적으로 추가 된 화면입니다.
3단계 : Windows SP2 방화벽 확인
- 이 내용은 Windows XP 서비스팩2 이상 사용자에만 해당됩니다. 그 이외의 사용자는 그냥 넘어가도 됩니다.
- XP가 서비스팩 2로 업그레이드되면서 기본적으로 방화벽 기능(외부에서 네트워크를 이용하여 내 PC로 접근하는것을 차단하는 기능)이 기본 설정으로 바뀌었습니다. [자이뷰] 프로그램의 네트워크 기능은 외부에서 내 PC에 접근을 허용해야만 동작하는 기능입니다. 그러므로 방화벽 설정을 조정해주어야 합니다.
1) 서비스팩2 설치후 처음 [자이뷰] 프로그램을 시작하면 다음과
같은 보안경고 메시지가 나타날 것입니다. [자이뷰] 프로그램의
인터넷 보기 기능을 사용하시려면 [차단해제]를 반드시 선택해주어야
합니다.
2) 만약에 실수로 [차단]을 선택했을 경우 제어판-방화벽 옵션을
선택하여 다음과 같이 변경해 주시기 바랍니다.
4단계 : 기타 설정
- 외부에서 직접 DVR PC 로 접근할 수 있는 연결법인 A Type 연결은 다음의 요인으로 제한될 수 있읍니다. IP 공유기 설정 및 윈도우즈 방화벽을 해제했는데도 B Type 으로 연결될 경우 다음 사항을 다시 점검해주시기 바랍니다.
1) VPN 혹은 H/W 방화벽 해제
은행 및 관공서, 신용카드 조회기
설치된 PC 등에서는 외부에서 접근을 원천적으로 차단하기 위하여 별도의
방화벽을 설치하여 사용하고 있습니다. 네트워크 관리자에게 DVR 설치된
PC 의 TCP 81번 포트를 개방할 것을 요구해주시기 바랍니다.
2) 인터넷 실시간 바이러스 검사 프로그램
인터넷을 통한 바이러스
감염을 방지하기 위하여 사용하는 인터넷 실시간 감시 프로그램이 [자이뷰]
프로그램의 인터넷 보기를 차단할 수 있습니다. 확인후 해당 기능
사용을 중지해주시기 바랍니다.
3) TCP 81번 포트의 사용불가
특수한 상황에서는 TCP 81번 포트를
사용할 수 없는 인터넷 환경이 있습니다. 이 경우 [자이뷰] 인터넷
보기 포트를 TCP 82번 혹은 80~90 사이의 번호로 변경해주시기 바랍니다.
변경은 [자이뷰] 프로그램의 공유 메뉴에서 ’영상공유 사용함’을
사용하지 않는 것으로 체크하고 오른쪽 부분에 있는 ’연결포트’를
변경해 주시기 바랍니다. 이 경우 위에서 설명한 TCP 81번 포트를
모두 82 혹은 지정한 번호로 변경해주어야 합니다.
5단계 : 연결 확인
- 위의 과정을 모두 정상적으로 마쳤다면 [자이뷰] 프로그램을 다시 실행했을때 왼쪽 아래부분의 DVR 이름이 이전에 녹색으로 나타나던 것이 파란색을 나타날 것입니다.
- 설명된 부분에 대한 문의 사항은 게시판을 이용하시기 바랍니다.
<이상>
